Verdere uitwerking rolluikidee

Ik heb besloten het rolluikidee verder uit te werken, enerzijds omdat bij dit concept de rolstoelgebruiker minder handelingen moet doen om door de toegang te geraken . Anderzijds omdat dit concept op zich minder hinderlijk is voor de rolstoelgebruiker. Vorig concept lijkt me een stuk moeilijker om door te geraken als men de handen niet kan gebruiken. Dit concept lijkt ook geschikt om 'The fun theory' op toe te passen aangezien er interactie nodig is tussen de voetganger en de inclusietoegang.

renders basisidee

uitwerking idee 1

Proces uitwerking idee:

1:Het basisidee achter dit principe is het verschil in lengte tussen een rolstoel en een fiets/brommer. De as (zwart punt) beweegt zich in een rail naar rechts en roteert ook waadoor eerst de linker kant afgesloten is en daarna de rechterkant
2:De as werd vervangen door 2 assen en een gebogen rail. Hierdoor wordt de juiste beweging verzekerd. Het probleem hierbij echter is dat niet alleen de fietser maar ook de rolstoelgebruiker er niet door geraakt. Dit omdat er niet genoeg plaats is tussen de twee haakse delen van de sluis.

3: Om dit laatste probleem weg te werken heb ik de buizen een knik gegeven waardoor de rolstoelgebruiker wel in elke stand door de toegangssluis geraakt.

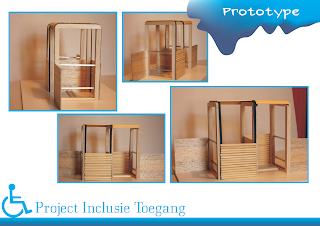

Proefmaquette

Hieronder de proefmaquette voor de tussentijdse feedback.
Doordat de maquette misschien iets te rudimentair was werd het systeem niet altijd even goed begrepen. Meer uitleg over de vorm en dimensie keuzes volgt

ideeselectie

Ik heb besloten deze twee ideeën verder uit te werken. Voor de tussentijdse feedback heb ik verder gewerkt met het onderste idee.

Afmetingen

Dit zijn nog enkele schetsen om de dimensies beter in te kunnen schatten.

Idea generation

Dit zijn enkele ideeschetsen voor de opdracht ivm inclusiedoorangen. Enkele van deze ideeen zijn al in gebruik maar lijken me wel geschikt voor verbetering of verdere uitwerking (universeel maken en dergelijke)

Benchmarks

De meeste van deze systemen verhinderen vooral motors en bromfietsen de doorgang. Voor fietsers zijn het meer ontmoedigende obstakels.

Rolstoel afmetingen

De afmetingen van een rolstoel zijn vrij variabel maar kunnen toch binnen volgende grenzen gerekend worden:


Breedte: 70 cm max
Hoogte: 90 cm- 1 m (met zithoogte 50 cm) hoogte met inzittend persoon P99 144 cm
Lengte: 80-140 (met beensteun of zonder)

Standaard afmetingen fiets voor volwassene:

Lengte: 180 cm
Maat tussen de twee assen: 1 m
Hoogte zadel (max) 1 m

Problemen:

1. Wat zijn de fysische verschillen tussen een fiets/bromfiets en een rolstoel?
2. Hoe kan ik ervoor zorgen dat het alle fietsen tegenhoudt? (Ligfietsen/ Plooifietsen/ fietsen voor kleuters/etc...)

werking huidig systeem

Technische tekening

Foto Eindresultaat

Presentatie A4's
